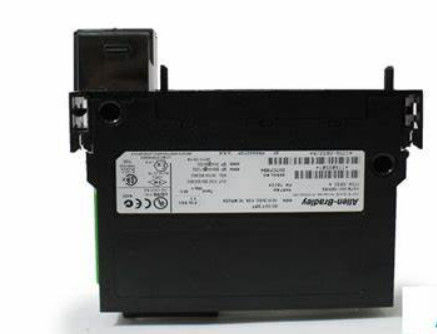

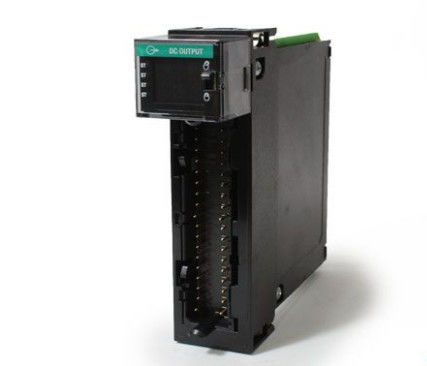

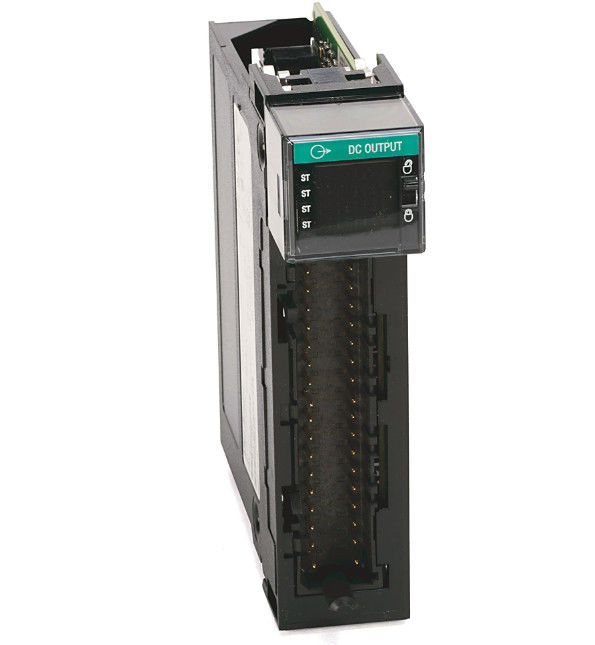

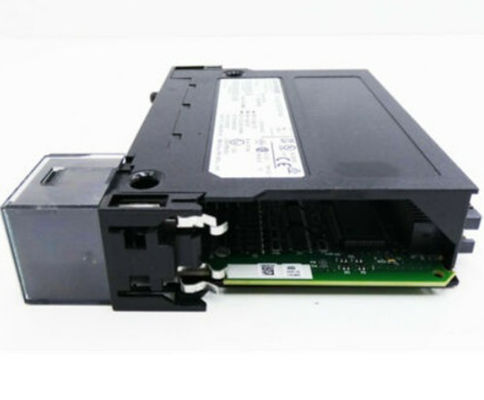

1756-OB32 ALLEN BRADLEY ControlLogix 32 Pt 12/24V ماژول DC D/O

جزئیات محصول:
تولید کننده: آلن برادلی
شماره محصول : 1756-OB32
نوع محصول: ماژول خروجی DC

1756-OB32 یک ماژول خروجی 24VDC آلن-بردلی با چگالی بالا است. این ماژول برای هدایت دستگاه های خروجی متصل به هر کانال از این ماژول استفاده می شود.دستگاه های خروجی ممکن است شامل لامپ های آزمایشی باشند.، رله ها، تماسگرها، اعلام کننده های پانل، سولنوئیدها، زنگ، سرن، بوق و سایر دستگاه های عامل.

این ماژول خروجی برای استفاده در سیستم هایی که تعداد زیادی خروجی وجود دارد و فضای محدودی برای نصب شاسی ControlLogix بزرگتر یا گسترش دارد، ایده آل است.آن را یک اسلات اشغال می کند و پشتیبانی از نصب در شاسی محلی و یا از راه دور. این ماژول برای استفاده با هر پردازنده ControlLogix از جمله نسخه های جدیدتر ControlLogix سازگار است.

این 1756-OB32 با 32 شاخص LED مجهز است که برای نظارت بر عملکرد کانال استفاده می شود.این شاخص های پنل جلو ابزار مهم عیب یابی بصری هستند زیرا ممکن است برای تایید فرمان کنترل کننده به بار متصل استفاده شود. هر کانال دارای پارامترهای قابل تنظیم فردی است و از اجبار خروجی پشتیبانی می کند. این ماژول فقط از پیکربندی منبع پشتیبانی می کند.

برای استفاده با این ماژول یک بلوک ترمینال قابل برداشت (RTB) مورد نیاز است. RTB مناسب برای این ماژول خروجی 1756-TBCH و 1756-TBS6H است.RTBs برای ارائه اتصال ماژولار به دستگاه های خروجی استفاده می شوددر طول جایگزینی ماژول، کل RTB از محل نصب خارج می شود و به ماژول جایگزین منتقل می شود. این مانع از کار مجدد سیم کشی برای تعمیر و نگهداری سریعتر و رفع مشکل می شود.

فیوز توصیه شده برای این ماژول 5x20mm 800 mA است که توسط Littelfuse p/n SP001.1003 یا Schurter p/n 216 تامین می شود.800یک بلوک ترمینال قابل برداشتن (RTB) برای اتصالات خروجی سیم کشی مورد نیاز است. برای این ماژول، تنها RTB سازگار کلیمپ قفس 1756-TBCH و کلیمپ بهار 1756-TBS6H است.به یاد داشته باشید برای نصب و زمین شاسی و منبع تغذیه قبل از نصب ماژول با RTBماژول همچنین دارای شاخص های نور وضعیت است که وضعیت ماژول و وضعیت I / O فردی را نشان می دهد.

فرمت های ارتباطی که با ماژول 1756-OB32 کار می کنند داده های خروجی برنامه ریزی شده، داده های خروجی، بهینه سازی قفسه، بهینه سازی قفسه فقط گوش دادن و داده های خروجی فقط گوش دادن هستند.شما همچنین می توانید حالت ها را در حالت خطا در هر نقطه و حالت ها را در حالت برنامه در هر نقطه تنظیم کنید. شما می توانید گزینه های زیر را برای هر دو انتخاب کنید: آخرین حالت را نگه دارید، روشن یا خاموش کنید. توجه داشته باشید که این به طور پیش فرض برای همه تنظیم شده است.

ماژول 1756-OB32 دارای درجه ولتاژ منبع 12/24V DC و محدوده ولتاژ عملیاتی 10 تا 31.2V DC است. مصرف فعلی آن در 5.1V DC 300 mA و در 24V ، مصرف فعلی 2 mA است.همچنین دارای یک قدرت کل پس زمینه 1 است.58W، حداکثر جریان خروجی خارج از حالت در هر نقطه 0.5 mA در هر نقطه، و حداکثر افت ولتاژ در حالت 200 mV DC در 0.5 A.حداکثر جریان افزایش در هر نقطه 1 A برای 10 ms در هر نقطه است که هر 2 s در 60 درجه سانتیگراد تکرار می شود و حداقل جریان بار آن 3 mA در هر نقطه استحداکثر جریان در هر نقطه در 50 درجه سانتیگراد 0.5A و 0.35A در 60 درجه سانتیگراد است، در حالی که حداکثر جریان در هر ماژول 16A در 50 درجه سانتیگراد و 10A در 60 درجه سانتیگراد است.این ماژول همچنین دارای ولتاژ جدا کننده مستمر 250V است.

مشخصات فنی

مدل های مرتبط:

معرفی شرکت:
شرکت Achievers Automation Limited دارای بیش از 10 سال تجربه در بازار اتوماسیون صنعتی است که در فروش مجدد محرک های فابریک مهر و موم شده، سنسورها، DCSها، موانع جداکننده ها، HMIها، PLCها، آداپتورها،کانکتور و کابل پروفیبوس از مارک هایی مثل بنتلی نوادا، Endress+Hauser، YOKOGAWA، MTL، Allen-Bradley، Pepperl+Fuchs، Rosemount، ASCO، Schneider، Lenze، Pro-face، Mitsubishi، Omron، Lenze، Delta، Honeywell، Siemens و غیرهلطفاً در تماس با ما ترديد نکنید.
پرسش های عمومی افراد موفق
سوال: آیا محصولات واحدهای اصلی OEM هستند؟
ج: این اقلام توسط Achievers Automation Limited به عنوان واحدهای اصلی OEM که از طریق OEM یا کانال های مستقل شخص ثالث به دست آمده است، تأیید شده است.
سوال: چطور حمل و نقل رو ترتيب ميديد؟
A: ما می توانیم حمل و نقل را بر اساس درخواست شما تنظیم کنیم. ما با فاروردهای همکاری کرده ایم که می توانند حمل و نقل را از طریق فدکس، DHL، TNT با قیمت خوب ترتیب دهند.
سوال:ضمانت کالا چیست؟
ج: گارانتی یک ساله.
