1794-TB3 ALLEN BRADLEY PLC Products پایه پایانی I/O انعطاف پذیر

جزئیات محصول:
تولید کننده: آلن برادلی
شماره محصول : 1794-TB3
نوع محصول:واحد پایه ترمینال Flex I/O

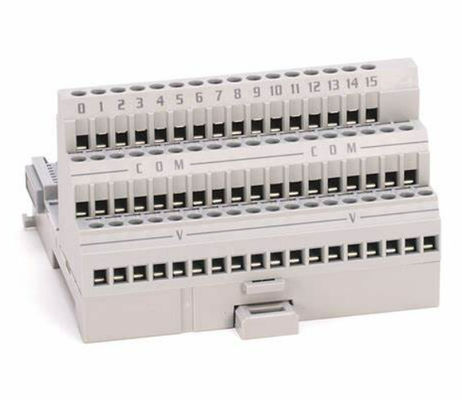

1794-TB3 یک واحد پایه ترمینال است که بخشی از پلت فرم I / O Flex آلن - بردلی است. این پایه ترمینال دارای 640 mA @ 5VDC و ولتاژ 120 VAC و حداکثر 10 آمپر است.اين با سه (3) نوار از سراسري پیچ بندر مياد.

1794-TB3 یک قطعه Flex I/O است که توسط آلن بردلی تولید می شود. این قطعه به طور خاص یک واحد پایه ترمینال است،به طور عمده به عنوان نقاط پایانی دستگاه های ساحلی و دستگاه های تغذیه استفاده می شود. این ماژول همچنین برای میزبانی ماژول های I/O Flex استفاده می شود به طور خاص، 1794-IA8، 1794-IA8I، 1794-IA16، 1794-OA8، 1794-OA8I، 1794-OA16، 1794-IB8، 1794-IB16XT، 1794-IB10XOB6، 1794-IB10XOB6XT، 1794-IC16،1794-IG16، 1794-IH16، 1794-IV16، 1794-OB8، 1794-OB8EP، 1794-OB8EPXT، 1794-OB16، 1794-OB16D، 1794-OB16P، 1794-OB16PXT، 1794-OC16، 1794-OG16، 1794-OV16، 1794-OV16P، 1794-OW8، و 1794-OW8XT.1794-TB3 داراي سه (3) نوار پايهنوار ترمینال بالا از شانزده (16) ترمینال تشکیل شده است که برای سیم کشی سیگنال های ورودی و خروجی تعیین شده است. ترمینال وسط و پایین از هجده (18) ترمینال تشکیل شده است.برای ترمینال های متداول و ولتاژ. -V مشترک در ترمینال های B-16 و B-33 واقع شده است. ترمینال های +V ( ولتاژ در) در ترمینال های C-34 و C-5 واقع شده است.ترمینال زنجیره ای گل سرخ شده در C-34 (+) و B-16 (-) برای عرضه در داخل و C-51 (+) و B-33 (-) برای عرضه خارج واقع شده است.. 1794-TB3 دارای پایانه های پیچ است. برای نصب پایه پایانه، پایه پایانه را در جهت کمی زاویه قرار دهید.قلاب پایه ترمینال بیش از بالای ریل DIN برای اتصال پشت پایه ترمینال به ریل DIN. قلاب پایه ترمینال باید تحت لبه ماژول آداپتور حرکت کند و کانکتور FlexBus درگیر باشد. پایه ترمینال را حرکت دهید و به شدت در برابر آداپتور مجاور فشار دهید.برای قفل پایه ترمینال به DIN ریل، پایه ترمینال را فشار دهید تا زمانی که 1794-TB3 در راستای ریل DIN قرار بگیرد.

واحد پایه ترمینال I / O 1794-TB3 Flex توسط آلن بردلی یک دستگاه است که نقاط اتصال ترمینال را برای سیم کشی I / O فراهم می کند و به تشکیل backplane کمک می کند.حداکثر 16 اتصال I/O با 18 ترمینال مشترک و 18 ترمینال ولتاژ دارد1794-TB3 در یک برنامه با 125V AC / DC الکتریکی استفاده می شود و دارای حداکثر ظرفیت فعلی 10A با 0.21 x 1 است.سیم مس 3 mm2 (24-16 AWG) که برای استفاده با ماژول های ورودی و خروجی طراحی شده است1794-TB3 دارای درجه بندی Flexbus 5V DC در 640mA است و جریان 2A را به ترمینال های I / O تأمین می کند. همچنین دارای درجه بندی V / COM ترمینال های 125V DC / AC و 10A در 50-60Hz است.

1794-TB3 جداسازی ولتاژ 125 ولت (متداوم) را با استفاده از نوع عایق بندی اساسی بین ترمینال های سیم کشی میدان به FLEXBUS فراهم می کند و دارای یک گشتاور پیچ پایانی 0.56 x 0.79 Nm (5 x 7lb-in) است.این یک کد دمای T4A (آمریکای شمالی) و یک کد دمای IEC T4 دارد1794-TB3 دارای دمای عملیاتی درجه بندی شده IEC -20-70 درجه سانتیگراد (-4-158 درجه سانتیگراد) است.F) در رطوبت نسبی 5-95٪ بدون فشرده سازی و آزمایش شده و برای مقاومت در برابر شوک عملیاتی 30G و ارتعاش 5G در 10-500Hz درجه بندی شده است1794-TB3 دارای گواهینامه UL-us، UL، CSA و CE است و ابعاد آن 94mm x 94mm x 69mm (3.7in x 3.7in x 2.7in) است.
