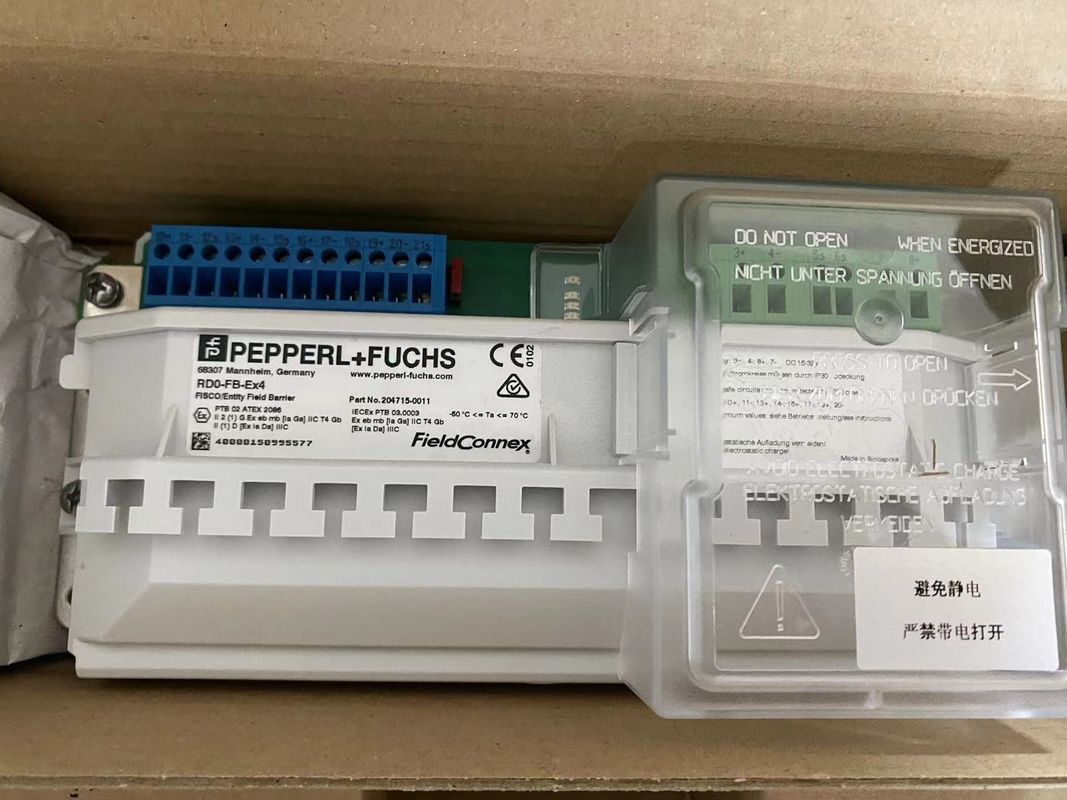

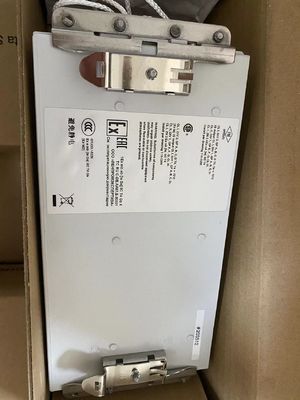

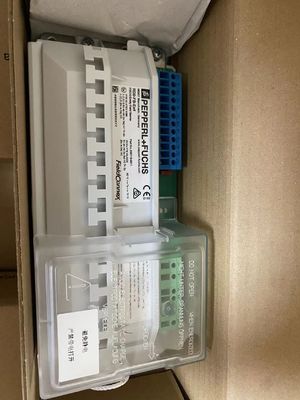

جزئیات محصول:
تولید کننده: Pepperl+Fuchs
شماره محصول : RD0-FB-Ex4.*
نوع محصول: FieldBarrier
ویژگی ها:
- 4 خروجی Ex ia IIC
- مانع میدان در منطقه 1 / بخش 2
- ابزارها در منطقه 0...1/Div. 1
- محدودیت جریان مدار کوتاه در هر خروجی
- برای FOUNDATION Fieldbus H1 و PROFIBUS PA
- چراغ های قدرت، ارتباط و خطا
- از FISCO و نهاد حمایت می کند
- کابل های یکپارچه
- از تمام روش های زمینگیری پشتیبانی می کند
عملکرد
FieldBarrier، یک اتصال دستگاه برای نصب ریل DIN، 4 ابزار را با ایمنی ذاتی (Ex ia / Ex ib) و محدودیت جریان مدار کوتاه در هر خروجی متصل می کند.این اطمینان از عملکرد مناسب بخش در هنگام نقص و یا کار داغ در اسپور.
قدرت بالا بر روی تنه امکان حداکثر طول کابل و تعداد دستگاه ها را در هر منطقه خطرناک فراهم می کند.
ترمینال های خروجی با انتخاب از ترمینال های پیچ ثابت یا پلاگین، هر یک از دستگاه ها را به هم متصل می کنند. LED ها عیب یابی را ساده می کنند و به کاهش زمان تعمیر کمک می کنند.هر گونه مفهوم زمین و محافظ بر اساس FieldConnex امکان پذیر است®راه حل های محفظه.
داده های فنی
1مشخصات کلی
طراحی / نصب: نصب کابینت
2. اتصال با اتوبوس
کابل اصلی
اتصال: ورودی (Trunk IN): ترمینال های 3+، 4، 5s
خروجی (Trunk OUT): ترمینال های 7، 8+، 6s
ولتاژ نامی: 32... 16 ولت DC
جریان نامی: 31 mA... 26 mA (بدون بار)
77 mA... 115 mA (در 20 mA بار در هر ورودی)
120 mA... 209 mA (در بار 40 mA در هر ورودی)
135 mA... 241 mA (شورت در تمام خروجی ها)
افت ولتاژ: از داخل به خارج حداکثر 100 میلی ولت.
تعداد کوپلرها: حداکثر ۴ عدد در هر بخش
خروجی
تعداد دستگاه ها در هر خروجی: 1
اتصال: خروجی 1: ترمینال های 10+، 11، 12S
خروجی 2: ترمینال های 13+، 14، 15S
خروجی 3: ترمینال های 16+، 17، 18S
خروجی 4: ترمینال های 19+، 20، 21S
ولتاژ نامی: 10... 13 ولت
جریان نامی: حداکثر 43 mA
جریان مدار کوتاه: 50 mA
3- شاخص ها / ابزار کار
ولتاژ LED: سبز: روشن، ولتاژ موجود در اتوبوس
خروجی وضعیت LED: روشن شدن قرمز: مدار کوتاه
4جداسازی گالوانیک
سیم اصلی/خروجی: عایق بندی تحت تاثیر تداخل قرار نمی گیرد طبق استاندارد EN 50020، حداکثر ولتاژ 375 ولت
5مطابقت با دستورالعمل
سازگاری الکترومغناطیسی
دستورالعمل 2014/30/EU: EN 61326-1:2013
6مطابقت با استاندارد
سازگاری الکترومغناطیسی: NE 21:2006
درجه حفاظت: IEC/EN 60529
استاندارد اتوبوس میدان: IEC 61158-2
شرایط آب و هوایی: DIN IEC 721
مقاومت در برابر خوردگی: مطابق با ISA-S71.04-1985، سطح شدت G3
7شرایط محیطی
دمای محیط: -50... 70 °C (-58... 158 °F)
دمای نگهداری: -40... 85 °C (-40... 185 °F)
8مشخصات مکانیکی
نوع اتصال ثابت: ترمینال ها، ترمینال های پلاگین
قطر قطر هسته: تا 2.5 میلی متر2
مسکن: به شکل 1 مراجعه کنید
مواد خانه: پلی کربنات
محفظه راه آهن R-DIN: پ.ا. 66
درجه حفاظت: IP20
جرم: 1050 گرم
نصب: نصب بر روی ریل DIN در کابینت
9اطلاعات مربوط به استفاده در مناطق خطرناک
گواهینامه بررسی نوع اتحادیه اروپا: PTB 02 ATEX 2086
کابل اصلی
حداکثر ولتاژ امن Um 253 ولت AC
خروجی
قدرت: ۹۷۵ میلی وات
ولتاژ: 15.75 ولت
جریان: 248 mA
