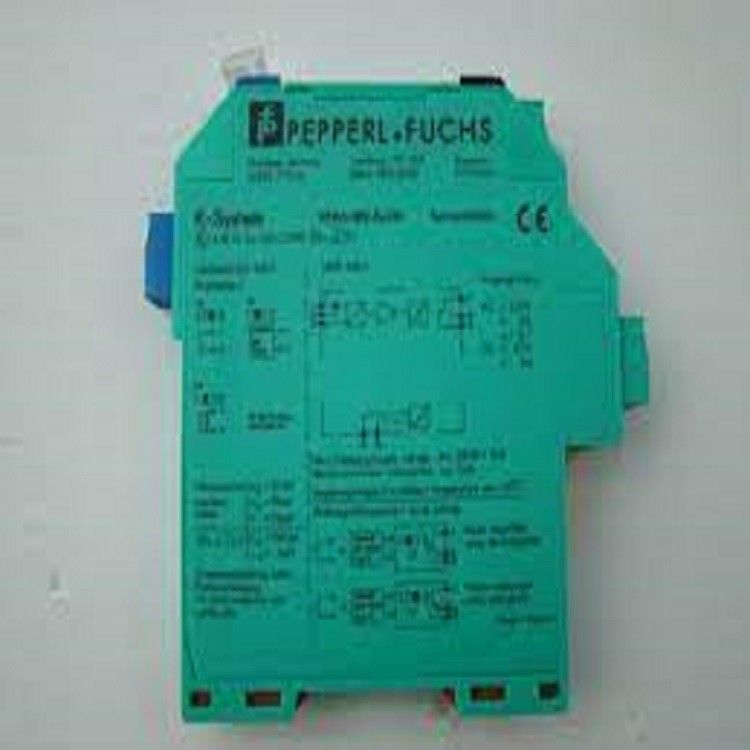

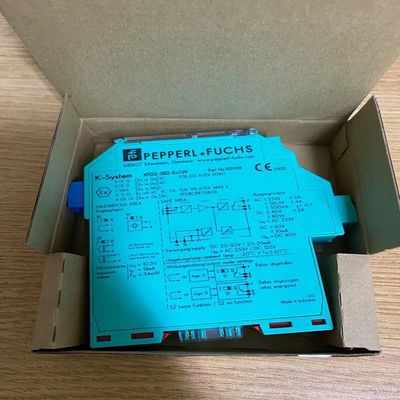

KFD2-SR2-EX1.W PEPPERL FUCHS موانع منزوی

جزئیات محصول:
تولید کننده: Pepperl+Fuchs
شماره محصول : KFD2-SR2-EX1.W
نوع محصول: موانع جدا شده از ترانسفورم

ویژگی ها:

• موانع منزوی یک کانال
• منبع برق 24 ولت DC (Power Rail)
• تماس خشک یا ورودی های NAMUR
• خروجی تماس رله
• تشخیص خط خطا (LFD)
• حالت عملیاتی برگشت پذیر
• تا SIL 2 (SC 3) مطابق با IEC/EN 61508

عملکرد

این مانع جدا شده برای کاربردهای ایمنی ذاتی استفاده می شود.

دستگاه سیگنال های دیجیتال را از سنسورهای NAMUR یا تماس های خشک از منطقه خطرناک به منطقه غیر خطرناک منتقل می کند.

سنسور نزدیکی یا تماس مکانیکی بار جانبی کنترل را برای خروجی تماس رله کنترل می کند. خروجی دستگاه حالت را تغییر می دهد زمانی که سیگنال ورودی حالت را تغییر می دهد.

از طریق سوئیچ ها می توان حالت عملکرد را معکوس کرد و تشخیص خط خطا می تواند خاموش شود.

در طول یک حالت خطا، رله به حالت غیر فعال خود باز می گردد و LED ها طبق NAMUR NE 44 خطا را نشان می دهند.

اگر دستگاه از طریق Power Rail کار می کند، علاوه بر این یک پیام خطای جمعی در دسترس است.

داده های فنی

1مشخصات کلی

نوع سیگنال: ورودی دیجیتال

2پارامترهای مربوط به ایمنی عملکردی

سطح یکپارچگی ایمنی: SIL 2

قابلیت سیستماتیک (SC): SC 3

3عرضه

اتصال: خط قدرت یا ترمینال های 14 + 15

ولتاژ نامی: 19... 30 ولت DC

ریپل: ≤ 10٪

جریان نامی: ≤ 35 mA

از بین رفتن قدرت: ≤ 0.7 W

مصرف برق: ≤ 0.7 W

4. ورودی

طرف اتصال: طرف میدان

اتصال: ترمینال های 1+، 2+، 3

مقادیر نامی: مطابق با استاندارد EN 60947-5-6 (NAMUR)

ولتاژ مدار باز/جریان مدار کوتاه: حدود 8 ولت DC / حدود 8 mA

نقطه سوئیچینگ/هیسترز سوئیچینگ: 1.2... 2.1 mA / حدود 0.2 mA

تشخیص خط خطا: شکستگی I ≤ 0.1 mA، مدار کوتاه I > 6 mA

نسبت نبض/پاز: حداقل 20 ms / min حداقل 20 ms

5. تولید

طرف اتصال: طرف کنترل

اتصال: ترمینال های 7، 8، 9

محصول: رله سیگنال

بارگیری تماس: 250 ولت AC/2 A/cos φ > 0.75126.5 ولت AC/4 A/cos φ > 0.75■ 40 ولت DC/2A بار مقاومت

حداقل جریان سوئیچ: 2 mA / 24 V DC

تاخير فعال/نافع: حدود 20 ms / حدود 20 ms

عمر مکانیکی: 10⁷چرخه های تغییر

پیام خطای جمعی: ریل قدرت

6ویژگی های انتقال

فرکانس سوئیچ: < 10 هرتز

7جداسازی گالوانیکی

ورودی/خرید: عایق تقویت شده مطابق IEC/EN 61010-1، ولتاژ عایق نامی 300 ولت_{اف اف}

ورودی / منبع برق: عایق تقویت شده مطابق IEC/EN 61010-1، ولتاژ عایق نامی 300_وِف

خروجی / منبع برق: عایق تقویت شده مطابق IEC/EN 61010-1، ولتاژ عایق نامی 300 ولت_{اف اف}

8. شاخص ها / تنظیمات

عناصر نمایش: لامپ های LED

عناصر کنترل: سوئیچ DIP

پیکربندی: از طریق سوئیچ های DIP

برچسب گذاری: فضای برای برچسب گذاری در جلو

9مطابقت

سازگاری الکترومغناطیسی: NE 21:2017 ، EN 61326-3-1:2017 ، EN IEC 61326-3-2:2018

درجه حفاظت: IEC 60529:1989+A1:1999+A2:2013

ایمنی عملکردی: IEC/EN 61508:2010

ورودی: EN 60947-5-6:2000

10شرایط محیطی

دمای محیط: -40... 70 °C (-40... 158 °F)

11مشخصات مکانیکی

درجه حفاظت: IP20

اتصال: ترمینال های پیچ

جرم: حدود 150 گرم

ابعاد: 20 × 119 × 115 میلی متر (0.8 × 4.7 × 4.5 اینچ) (W × H × D) ، نوع خانه B2

ارتفاع: 119 میلی متر

عرض: 20 میلی متر

عمق: 115 میلی متر

نصب: بر روی ریل نصب 35 میلی متری DIN مطابق با استاندارد EN 60715:2001
