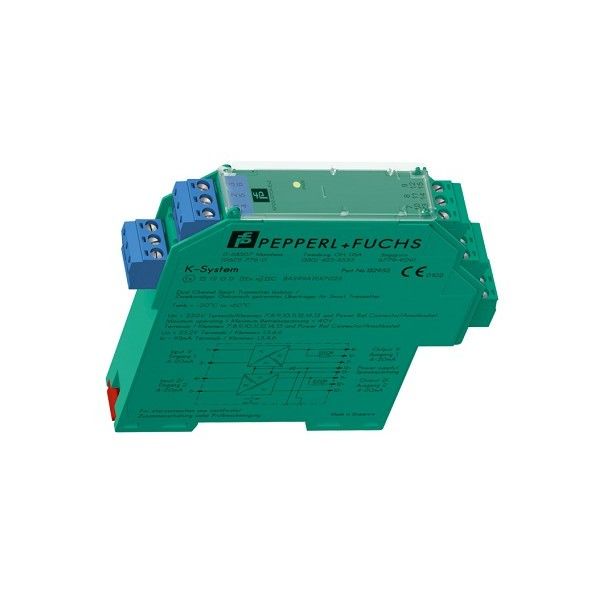

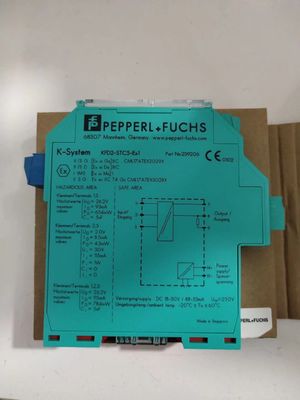

1مشخصات کلی
نوع سیگنال: ورودی آنالوگ
2پارامترهای مربوط به ایمنی عملکردی
سطح یکپارچگی ایمنی: SIL 2
3عرضه
اتصال: خط قدرت یا ترمینال های 14 + 15
ولتاژ نامی: 18... 30 ولت DC
ریپل: در محدوده ی تحمل عرضه
از بین رفتن قدرت: ≤ 1 وات در حداکثر بار
مصرف برق: ≤ 1.6 ولت در حداکثر بار
4. ورودی
طرف اتصال: طرف میدان
اتصال: ترمینال های 1+، 2، 3
سیگنال ورودی: 4... 20 mA
ولتاژ مدار باز/جریان مدار کوتاه: ترمینال های 1+: 3: 23 V / 25 mA
مقاومت ورودی: حداکثر 265 Ω ترمینال 2-، 3 ، حداکثر 330 Ω ترمینال 1+, 3
ولتاژ موجود: ≥ 16 ولت در 20 mA ؛ ≥ 20 ولت در 4 mA ، ترمینال 1 + 3
5. تولید
طرف اتصال: طرف کنترل
اتصال: ترمینال های 7+, 8، 9- (غوطه)
ترمینال های 7، 8+، 9+ (منبع)
اطلاعات اضافی را ببینید
بارگذاری: 0... 800 Ω
سیگنال خروجی: 4... 20 mA (از کار افتادن > 25 mA)
ریپل: حداکثر 50 μA rms
منبع تغذیه خارجی (حلقه): 2... 30 ولت DC
اگر ولتاژ خارجی > 19 ولت باشد، یک بار ≥ ((V - 19) / 0.02) Ω مورد نیاز است.
مقاومت داخلی 250 Ω در ترمینال 9 می تواند به عنوان بار استفاده شود.
6ویژگی های انتقال
انحراف: در 20 °C (68 °F) ، 4... 20 mA
≤ 10 μA شامل کالیبراسیون، خطی، هیسترز، بار و نوسانات ولتاژ تغذیه
تاثیر دمای محیط: ≤ 0.25 μA/K
محدوده فرکانس: سمت میدان به سمت کنترل: پهنای باند با سیگنال 0.5 Vpp 0... 7.5 kHz (-3 dB)
سمت کنترل به سمت میدان: پهنای باند با سیگنال 0.5 Vpp 0.3... 7.5 kHz (-3 dB)
زمان تسویه: 200 μs
زمان بالا رفتن/بیفتن: 100 μs
7جداسازی گالوانیکی
خروجی / منبع برق: عایق کاری، ولتاژ عایق نامی 50 ولت AC
8. شاخص ها / تنظیمات
عناصر نمایش: LED
برچسب گذاری: فضای برای برچسب گذاری در جلو
9مطابقت
سازگاری الکترومغناطیسی: NE 21:2012
EN 61326-3-2:2008
درجه حفاظت: IEC 60529:2001
حفاظت در برابر ضربه الکتریکی: UL 61010-1:2012
10شرایط محیطی
دمای محیط: -20... 70 °C (-4... 158 °F)
11مشخصات مکانیکی
درجه حفاظت: IP20
اتصال: ترمینال های پیچ
جرم: حدود 150 گرم
ابعاد: 20 × 124 × 115 میلی متر (0.8 × 4.9 × 4.5 اینچ) (W × H × D) ، نوع خانه B2
ارتفاع: ۱۲۴ میلی متر
عرض: 20 میلی متر
عمق: 115 میلی متر
نصب: بر روی ریل نصب 35 میلی متری DIN مطابق با استاندارد EN 60715:2001
