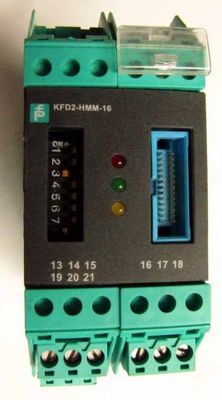

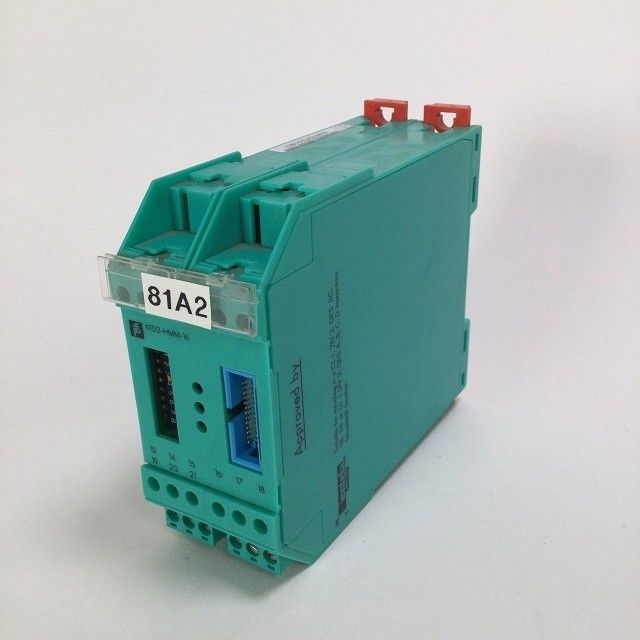

هارت مولتی پلکسر مستر پیپرل فوش Kfd2 هم 16

جزئیات محصول:
تولید کننده: Pepperl+Fuchs
شماره محصول : KFD2-HMM-16
نوع محصول: HART Multiplexer Master

ویژگی ها:

• 16 کانال
• منبع برق 24 ولت DC (Power Rail)
• ورودی دستگاه میدان HART (بررسی 5 تا 7)
• تا 15 واحد غلام KFD0-HMS-16 می تواند متصل شود
• تا SIL 3 مطابق با IEC/EN 61508

عملکرد

این HART Multiplexer Master تا 256 ابزار میدان آنالوگ را کنترل می کند. واحد برده ساخته شده در استاد HART اولین 16 ابزار میدان را کنترل می کند.اگر بیش از 16 ابزار ساحلی مورد نیاز باشد، تا 15 برده افزوده HART Multiplexer KFD0-HMS-16 می توانند متصل شوند.

واحد های برده با یک کابل مسطح 14 پین به استاد متصل می شوند. کانکتور برای کابل نوار در همان سمت خانه با کانکتورهای رابط و منبع برق یافت می شود.

سیگنال های آنالوگ به صورت جداگانه از طریق یک کابل تخت 26 پین برای هر واحد به یک صفحه پایانی متصل می شوند. شانزده سیم برای سیگنال HART مدار اندازه گیری آنالوگ اختصاص دارد.ده سرنخ باقي مونده به زمين فرستاده ميشه.

این واحد با ترمینال های قابل برداشتن طراحی شده و می تواند به ریل قدرت متصل شود.

داده های فنی

1توضیحات محصول

HART Multiplexer استاد

2پارامترهای مربوط به ایمنی عملکردی

سطح یکپارچگی ایمنی: SIL 3

3عرضه

اتصال: ترمینال های 17+ و 18

ولتاژ نامی: 20... 32 ولت DC معمولی در 100 mA

مصرف برق: حداکثر 3 وات

4کانال های سیگنال HART (غیرطبیعی امن)

مطابقت: ورودی دستگاه میدان HART (بررسی 5 تا 7)

اتصال: کابل مسطح 26 پین برای اتصال آنالوگ

کابل مسطح 14 پین برای اتصال استاد-غلام بین KFD2-HMM-16 و KFD0-HMS-16

جریان نشت: < 3 μA در -20... 85 °C (-4... 185 °F)

مقاومت پایانی: استاندارد خارجی 230... 500 Ω (تا 1000 Ω امکان پذیر است)

ولتاژ خروجی: ≥ 400 mV_ss(با مقاومت ترمیناتور مشخص شده در بالا)

مقاومت خروجی: 100 Ω یا کمتر، اتصال ظرفیتی

مقاومت ورودی: طبق مشخصات HART

محدوده ولتاژ ورودی: 0.08... 4 ولت_ss± 5.2 ولت به عنوان مرجع محلی

5. رابط

نرخ انتقال: 9600، 19200، یا 38400 بیت/ ثانیه (ممکن است با سوئیچ DIL (2 و 3) توسط کاربر انتخاب شود)

نوع: RS-485، دو سیم چند قطره

انتخاب آدرس: یکی از ۳۱ آدرس احتمالی که در هر سوئیچ DIL انتخاب می شود (۴... ۸)

6. شاخص ها / تنظیمات

عناصر کنترل: سوئیچ DIP

پیکربندی: از طریق سوئیچ های DIP

برچسب گذاری: فضای برای برچسب گذاری در جلو

7مطابقت

درجه حفاظت: IEC 60529:2001

8شرایط محیطی

دمای محیط: -20... 60 °C (-4... 140 °F)

9مشخصات مکانیکی

درجه حفاظت: IP20

اتصال: ترمینال های پیچ

جرم: حدود 250 گرم

ابعاد: 40 × 107 × 115 میلی متر (1.6 × 4.2 × 4.5 اینچ) (W × H × D) ، نوع خانه C1

ارتفاع: 107 میلی متر

عرض: ۴۰ میلی متر

عمق: 115 میلی متر

نصب: بر روی ریل نصب 35 میلی متری DIN مطابق با استاندارد EN 60715:2001
