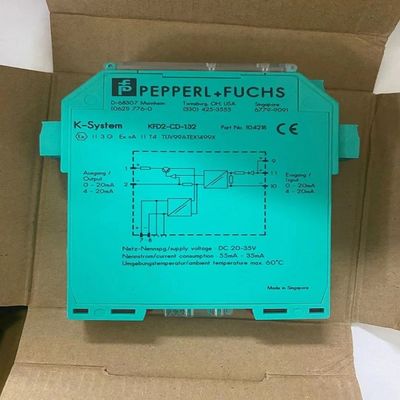

KFD2-CD-1.32 PEPPERL FUCHS محور جدا شده در حال حاضر راننده 1 کانال حالت سیگنال

Pepperl+Fuchs KFD2-CD-1.32 درایور فعلی 1 کانال سیگنال حالت دهنده

جزئیات محصول:
تولید کننده: Pepperl+Fuchs
شماره محصول : KFD2-CD-1.32
نوع محصول: راننده فعلی

ویژگی ها:

• کنترل کننده سیگنال یک کانال
• منبع برق 24 ولت DC (Power Rail)
• جریان ورودی 0 mA... 20 mA
• جریان خروجی 0 mA... 20 mA
• دقت 0.1٪
• تا SIL 2 مطابق با IEC/EN 61508

عملکرد

این حالت دهنده سیگنال جداسازی گالوانیکی بین مدارهای میدان و مدارهای کنترل را فراهم می کند.

این دستگاه تبدیل کننده های I / P، شیرهای الکتریکی و موقعیت دهنده ها را در میدان هدایت می کند.

دستگاه دارای ورودی و خروجی جریان است.

یک مدار محدودی جریان در سری به ترمینال 9 از دستگاه در برابر آسیب محافظت می کند. حداکثر افت ولتاژ در ورودی 4 ولت DC است.اجازه اتصال چندین دستگاه به دلیل کاهش ولتاژ کم به منظور حفظ خروجی های متعدد گالوانکی جدا شده (تکرار سیگنال).

ولتاژ مدار باز 24 V DC در محدوده ولتاژ تغذیه مجاز در ترمینال های 1 و 2 است. حداکثر بار که می تواند اعمال شود 850 Ω است.

داده های فنی

1مشخصات کلی

نوع سیگنال: خروجی آنالوگ

2پارامترهای مربوط به ایمنی عملکردی

سطح یکپارچگی ایمنی: SIL 2

3عرضه

اتصال: ريل برق يا ترمينال 7+، 8

ولتاژ نامی: 20... 35 ولت DC

ریپل: در محدوده ی تحمل عرضه

جریان نامی: ≤ 50 mA

از بین رفتن قدرت: 1.4 W

4. ورودی

طرف اتصال: طرف کنترل

اتصال: ترمینال های 9+، 10، 11+

افت ولتاژ: تقریباً 4 ولت در 20 mA

حد: جریان ورودی: حدود ≤40 mA ؛ ولتاژ ورودی: ≤35 V

محدوده انتقال: 0... 20 mA

ولتاژ: ≤ 4 ولت در 20 mA

5. تولید

طرف اتصال: طرف میدان

اتصال: ترمینال های 1+، 2

ولتاژ: 17 ولت در 20 mA

جریان: 0... 20 mA

بارگذاری: حداکثر 850 Ω

6. شاخص ها / تنظیمات

عناصر نمایش: LED

برچسب گذاری: فضای برای برچسب گذاری در جلو

7مطابقت

درجه حفاظت: IEC 60529:2001

حفاظت در برابر ضربه الکتریکی: UL 61010-1:2012

8شرایط محیطی

دمای محیط: -20... 60 °C (-4... 140 °F)

9مشخصات مکانیکی

درجه حفاظت: IP20

اتصال: ترمینال های پیچ

جرم: حدود 100 گرم

ابعاد: 20 × 107 × 115 میلی متر (0.8 × 4.2 × 4.5 اینچ) (W × H × D) ، نوع خانه B1

ارتفاع 107 میلی متر

عرض 20 میلی متر

عمق 115 میلی متر

نصب: بر روی ریل نصب 35 میلی متری DIN مطابق با استاندارد EN 60715:2001
