1794-AENTR ALLEN BRADLEY محصولات PLC آداپتور ارتباطات I / O انعطاف پذیر

جزئیات محصول:
تولید کننده: آلن برادلی
شماره محصول : 1794-AENTR

نوع محصول:ماژول آداپتور دو پورت اترنت/IP Flex I/O

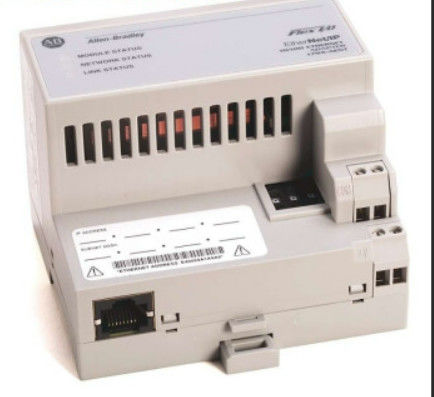

آلن-برادلی 1794-AENTR یک آداپتور ارتباطی Flex I / O است. این آداپتور یک دستگاه نصب شده در ریل DIN است که دارای دو (2) پورت ارتباطی اترنت است.استفاده می شود برای اتصال قفسه Flex I/O به یک مرکز، کنترل کننده ای با قابلیت اترنت. از نرخ ارتباطات 10/100 Mbps با نیاز به ولتاژ ورودی 19.2 - 31.2 VDC پشتیبانی می کند. از نصب حداکثر هشت (8) ماژول I / O Flex پشتیبانی می کند.

ماژول آلن-برادلی 1794-AENTR یک ماژول جزء از خانواده محصولات Flex I / O است. این ماژول یک آداپتور ارتباطات ایترنت اضافی است.به طور معمول برای پیاده سازی شبکه ایترن با دسترسی بالا استفاده می شود زیرا از پیاده سازی توپولوژی حلقه سطح دستگاه (DLR) پشتیبانی می کند.

اتصال اترنت از طریق پورت های دوگانه RJ45 که از پروتکل I / P اترنت پشتیبانی می کند، به دست می آید.این پورت ها از خطی برای شبکه های ارتباطی ساده و توپولوژی حلقه ای برای شبکه های دسترسی بالا پشتیبانی می کنند.از نرخ ارتباطات 10/100 Mbps پشتیبانی می کند و قادر به اتصال تا هشت (8) ماژول Flex I / O به کنترل کننده متصل به شبکه است.

1794-AENTR به طور مستقیم به یک ریل DIN نصب شده است. نقطه نصب را برای ارتعاشات و شوک بیش از حد بررسی کنید. ارتعاشات عملیاتی و شوک قابل قبول برای ماژول به ترتیب 5g و 30g است.یک منبع تغذیه خارجی با ولتاژ تغذیه نامی 24VDC باید به پایانه های قدرت 1794-AENTR متصل شود تا ماژول را انرژی دهد.. محدوده ولتاژ قابل قبول 19.2... 31.2V DC است ، از جمله 5٪ موج AC. اندازه سیم هادی توصیه شده هنگام ایجاد اتصال به ماژول 0 است.33....3.31 mm مربع یا 22...12 AWG، سیم مس فلج شده با درجه عایق 75 °C یا 167 °F یا بالاتر و حداکثر ضخامت عایق 1.2 mm یا 3/64 in.

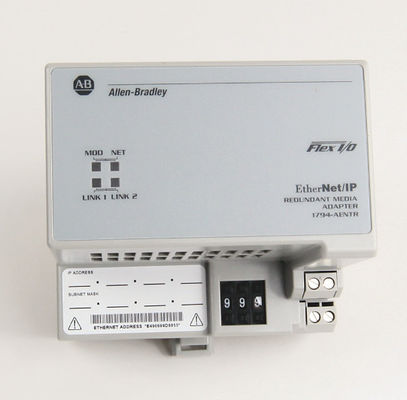

این ماژول دارای شاخص های وضعیت است که ممکن است به کاربران در عیب یابی و نظارت بر ماژول کمک کند.Ethernet Link1 و Ethernet Link2. LED حالت ماژول و شبکه در صورت نورمال سبز و در صورت بروز مشکل قرمز روشن می شود. حالت لینک 1 و لینک 2 در صورت اتصال 10 Mbps به رنگ زرد و برای اتصال 100 Mbps به رنگ سبز روشن می شود.

آلن-برادلی 1794-AENTR یک ماژول آداپتور رسانه ای فرعی EtherNet / IP با دو پورت Flex I / O است. این ماژول می تواند تا 8 ماژول I / O را اداره کند و سرعت ارتباطی 10 تا 100 Mbps دارد.اين با يه جريان وارد کننده 18 آمپر براي 2 ميلي ثانيه عرضه ميشهولتاژ ورودی اسمی 24 ولت دی سی و محدوده ولتاژ ورودی 19.2 تا 31.2 ولت دی سی دارد که شامل 5٪ AC است.این ماژول دارای حداکثر مصرف 500 mA و 400 mA در 24 ولت DC و حداکثر خروجی Flexbus 640 mA در 5 ولت DC است.

ماژول های آداپتور اترنت مانند 1794-AENTR کنترل کننده های فعال اترنت / IP مانند ControlLogix و CompactLogix را متصل می کنند.آن را با شاخص های وضعیت که اجازه می دهد تا کاربران را به نظارت بر شرایط شبکه ( قرمز / سبز)، ماژول (قرمز/سبز) و هر دو پیوند (سفید/سبز) ولتاژ عایق بندی این ماژول 50 ولت مستمر است و یک نوع عایق بندی اساسی دارد.از نوع تست شده از قدرت به Flexbus و به اترنت در 1000 ولت AC برای 60 ثانیهاین دستگاه دارای حداکثر تبعید قدرت 7.1 وات در 19.2 ولت DC و تبعید حرارتی 24.2 BTU / ساعت در 24 ولت DC است.

نصب و برداشتن این ماژول نباید با روشن شدن آن انجام شود.منبع برق این ماژول باید مطابق با SELV یا PELV باشد تا با دستورالعمل ولتاژ پایین CE مطابقت داشته باشد.. نصب با یک ریل DIN انجام می شود. هیچ برنامه ریزی شبکه و هیچ جدول مسیریابی برای این ماژول مورد نیاز نیست. ماژول 1794-AENTR می تواند با ماژول های I / O FLEX در همان ریل DIN ارتباط برقرار کند.توجه داشته باشید که کاربران نیاز به پیکربندی آدرس IP و آدرس دروازه اختیاری و ماسک زیر شبکه قبل از استفاده از این ماژول. کل ماژول 1794-AENTR 3.4 x 3.7 x 2.7 اینچ اندازه گیری می کند. این آداپتور برای برخی از الزامات برنامه ای که از یک شبکه اترنت استفاده می کنند مناسب است.این موارد عبارتند از زمانی که نیاز به ارسال اطلاعات به طور منظم یا برای مدیریت کارخانه وجود دارد.یک سوئیچ داخلی برای سطوح بالا از دسترسی و برای پیکربندی درایو، جمع آوری داده ها و کنترل فرآیند در یک شبکه واحد با سرعت بالا، با اتصالات اینترنت / اینترانت وجود دارد.از پروتکل کنترل و اطلاعات (CIP) استفاده می کند.
