SLCTM 500 Allen Bradley 1746 NI4 ماژول های I/O آنالوگ 4 کانال

ماژول های I/O آنالوگ 4 کانال Allen-Bradley 1746-NI4 SLCTM 500

جزئیات محصول:
تولید کننده: آلن برادلی
شماره محصول : 1746-NI4
نوع محصول:ماژول I/O آنالوگ SLC 500

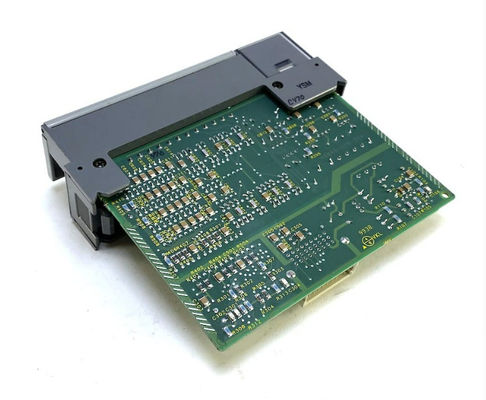

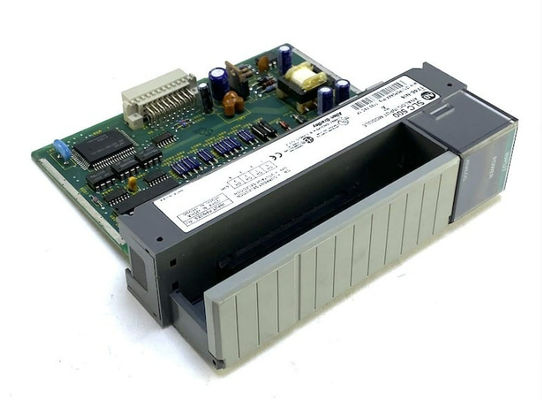

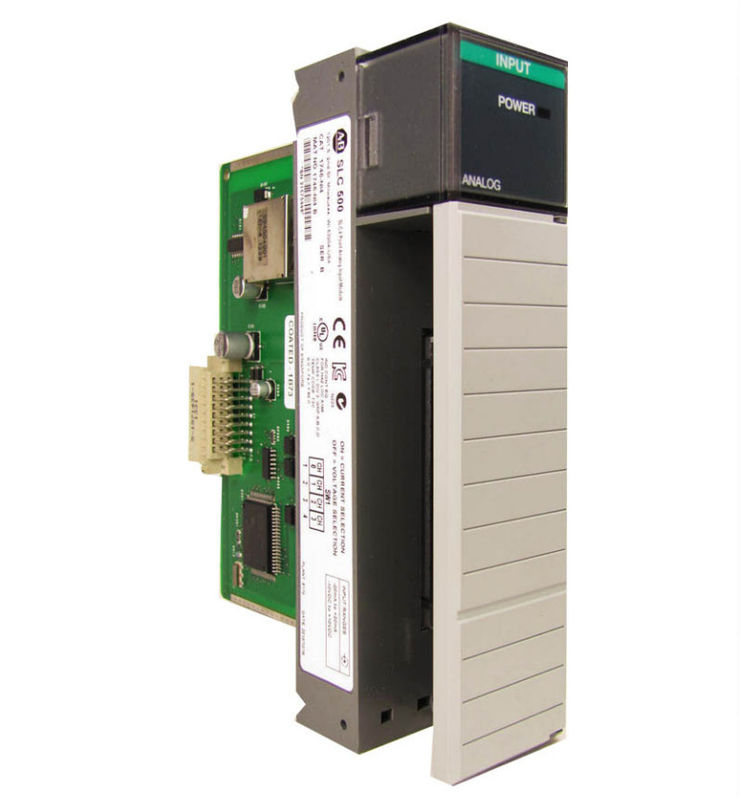

آلن-برادلی 1746-NI4 یک ماژول I / O آنالوگ SLC 500 است. این ماژول I / O آنالوگ دارای چهار (4) کانال ورودی غیر منزوی، ولتاژ یا جریان است.این ماژول یک اسلات از شاسی SLC 500 را اشغال می کند و با سخت افزار ثابت یا مدل ماژولار سازگار است.

آلن بردلی 1746-NI4 یک SLC 500 چهار (4) کانال ماژول ورودی آنالوگ است. آن دارای کانال های آنالوگ کاربر قابل انتخاب برای ولتاژ یا جریان برای پشتیبانی از چندین برنامه نظارت و کنترل است.این یک وضوح 16 بیتی دارد و حاوی یک بلوک ترمینال قابل برداشت است که اتصال کانال ورودی آنالوگ را فراهم می کند.. این کانال می تواند به عنوان یک ورودی دیفرانسیل متصل شود. یک DIP وجود دارد که بر روی صفحه مدار تغییر می کند تا ورودی یا ولتاژ فعلی را انتخاب کند.جریان Backplane در 5 ولت این ماژول 25 mA استدر 24 ولت، جریان 85 mA است. باید مراقب باشید که از اتصال منبع ولتاژ بدون جریان فرستنده و غیره به کانال پیکربندی شده برای ورودی جریان اجتناب کنید.عملکرد نادرست ماژول یا آسیب ماژول ممکن است رخ دهد.

1746-NI4 دارای طول کابل استاندارد 0 است.5، 1، 25، و 5.0 متر. کانکتور AIFM این ماژول 15 پین D-shell است. آلن بردلی 1746-NI4 دارای مشخصات ورودی حلقه فعلی است: محدوده ورودی +/-20 mA (نامی) و +/-30 mA (حداکثر) است.مقاومت ورودی 250 اوم با وضوح 1.22070 و μA در هر LSB و انحراف خطای تقریباً افزایش +/-67 ppm / درجه سانتیگراد. دقت کلی در 25 درجه سانتیگراد +/- 0.365٪ از مقیاس کامل ، +/- 0.642٪ در 60 درجه سانتیگراد است.انحراف دقت کلی +79 ppm/درجه سانتیگراد مقیاس کامل استمحدوده ولتاژ ورودی 1746-NI4 ′s +/-10 ولت DC -1 LSB است. مقاومت آن 1 مگاوام است. حرکت دقت +63 ppm / درجه سانتیگراد مقیاس کامل است. وضوح 305.176 و μV در LSB است،با انحراف خطای افزایش در +/- 57 ppm/درجه سانتیگراددقت کلی در 25 درجه سانتیگراد +/- 0.284٪ از مقیاس کامل و +/- 0.504٪ در 60 درجه سانتیگراد است.

1746-NI4 یک ماژول ورودی آنالوگ از سری SLC 500 آلن-برادلی است. این ماژول دارای چهار (4) کانال ورودی غیر منزوی دیفرانسیل است که به صورت جداگانه برای ولتاژ یا ورودی جریان انتخاب می شود.محدوده سیگنال ورودی قابل انتخاب شامل -20 تا +20 mA (یا) -10 تا +10V dc است.

این ماژول با تبدیل سیگنال ورودی آنالوگ از طریق ماژول Delta Sigma با محدوده -16,384 تا +16,384 برای ورودی جریان و -32,768 تا +32,767 برای ورودی ولتاژ کار می کند.داده های تبدیل شده ممکن است با استفاده از الگوریتم مقیاس بندی برای نمایش متغیر فرآیند اندازه گیری شده پردازش شوند.. هر دو روش تولید همان خروجی مقیاس.

این ماژول سازگار با استفاده با یک کنترل کننده ثابت یا ماژولار سخت افزاری سبک SLC 500 است.نسخه سخت افزاری ثابت SLC 500 با کانال های I / O جاسازی شده با قابلیت های گسترش محدود ارائه می شوددستگاه ماژولار SLC 500 PLC دارای یک سیستم کاملا ماژولار و قابل تنظیم است.

این ماژول دارای شاخص LED داخلی برای نشان دادن وضعیت هر کانال و وضعیت کلی عملکرد ماژول است.این فراهم می کند سریع ماژول تشخیصی که همچنین می تواند از طریق کنترل کننده دسترسی داشته باشد. این سیستم گزارش اجازه می دهد تا دوره رفع مشکل سریعتر و افزایش در دسترس بودن ماژول.
