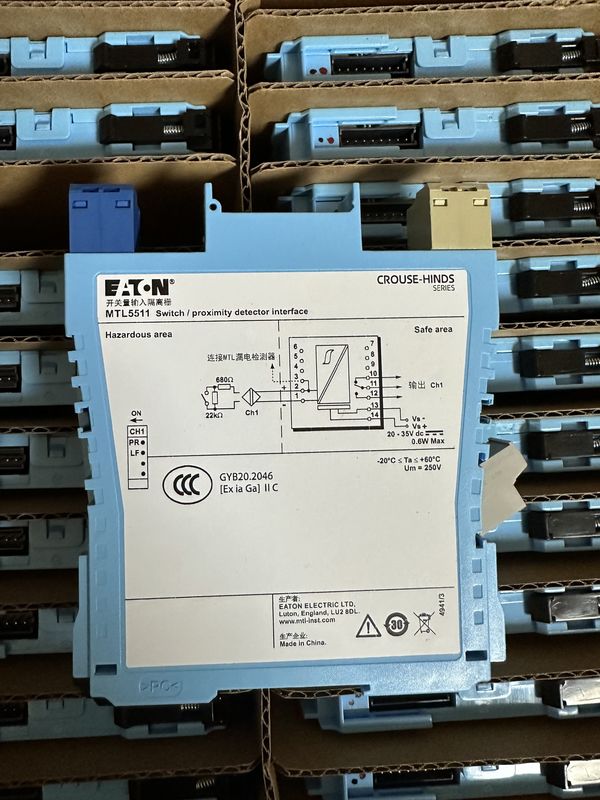

MTL5511 MTL ابزار سوئیچ دتکتور نزدیکی رابط 10ms حداکثر

MTL5511 MTL ابزار سوئیچ/مواصفات آشکارساز نزدیکی

MTL5511 اجازه می دهد تا یک بار منطقه امن توسط یک سوئیچ یا آشکارساز نزدیکی واقع در یک منطقه خطرناک کنترل شود.
یا شرایط اتصال کوتاه در سیم کشی میدان توسط دستگاه تشخیص خط خط (LFD) تشخیص داده می شود و همچنین در بالای ماژول نشان داده می شود.معکوس شدن فاز برای کانال توسط یک سوئیچ در سمت ماژول انتخاب می شود و خروجی توسط تماس های رله تغییر فراهم می شود.

مشخصات
همچنین مشخصات مشترک را ببینید

• تعداد کانال ها
یکی
• مکان سوئیچ ها
منطقه خطرناکی 0، IIC، T6
بخش 1، گروه A محل خطرناکی
• مکان آشکارساز نزدیکی
منطقه 0، منطقه IIC، منطقه خطرناکی T4 ✓ 6 اگر به درستی گواهی داده شده باشد
بخش 1، گروه A محل خطرناکی
• ورودی مناطق خطرناک
ورودی ها مطابق با استاندارد BS EN60947 ◄ 5 ◄ 6:2001 برای آشکارسازان نزدیکی (NAMUR)
• ولتاژ اعمال شده بر حسگر
7 تا 9 ولت DC از 1kΩ ±10%
• ویژگی های ورودی/خرید
فاز نرمال
خروجی بسته اگر ورودی > 2.1mA باشد (< 2kΩ در مدار ورودی)
خروجی باز اگر ورودی < 1.2mA (> 10kΩ در مدار ورودی)
هیسترسیز: 200μA (650Ω) اسمی
• تشخیص خط خطا (LFD) (در صورت انتخاب)
کاربر از طریق سوئیچ ها در سمت واحد انتخاب می شود. یک خط خطا توسط یک LED نشان داده می شود. رله خروجی کانال اگر یک
خطا خط ورودی تشخیص داده شده است.
آژیر مدار باز در صورت وجود < 50μA
آژیر مدار باز در صورت وجود > 250μA خاموش می شود
هشدار کوتاه مدت در صورت Rin < 100Ω
آژیر مدار کوتاه خاموش اگر Rin > 360Ω
توجه: مقاومت ها باید در هنگام استفاده از دستگاه LFD با ورودی تماس نصب شوند.
500Ω تا 1kΩ در سری با سوئیچ
20kΩ تا 25kΩ در موازی با سوئیچ
• خروجی منطقه امن
رله تک قطبی با تماس های تغییر
توجه: بار واکنش باید به اندازه کافی سرکوب شود
• ویژگی های رله
زمان پاسخ: حداکثر 10ms
درجه بندی تماس ((منطقه امن): 50V ac، 2A، cosØ >0.7,
40V dc، 2A، بار مقاومت
درجه بندی تماس ((منطقه 2)): 35V، 2A، 100VA

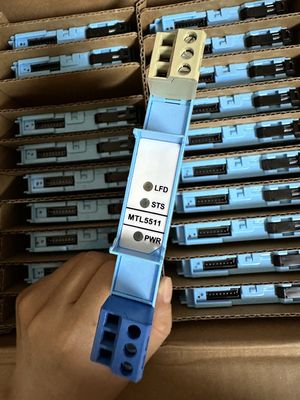

• نشانگرهای LED
سبز: نشان دهنده قدرت
زرد: وضعیت کانال، در هنگام انرژی گذاری خروجی
قرمز: نشان دهنده LFD، زمانی که خط خطا تشخیص داده شده است
• حداکثر مصرف جریان
25mA در 24V
• از بین رفتن قدرت در واحد
0.6W در 24 ولت
• توصیف ایمنی (هر کانال)
U_o=10.5 ولت I_o=14mA P_o=37mW U_m= 253 ولت rms یا dc
