MTL5532 جداکننده پالس ابزار MTL 4/20mA خروجی های فعلی

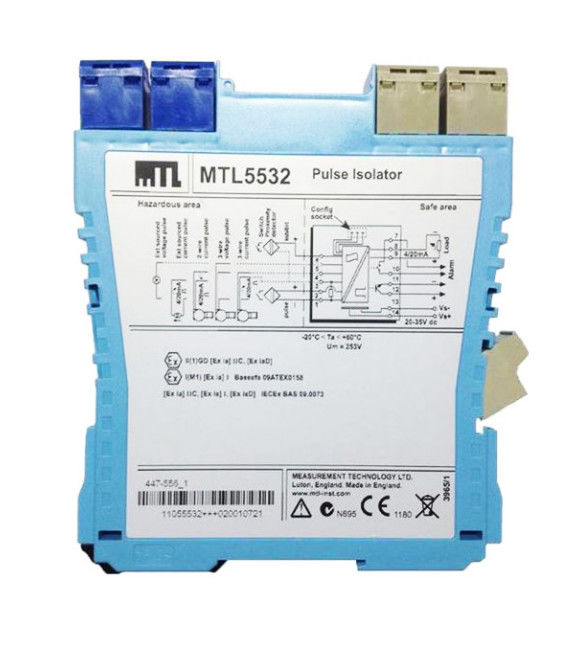

MTL5532 جدا کننده پالس ابزار MTL

MTLx532 پالس ها رو از سوئيچ جدا ميکنه
فرستنده پالس یا فرستنده پالس ولتاژ واقع در یک محل خطرناک
این ایده آل برای کاربردهایی است که شامل ضربان قلب بالا و سرعت سریع است.
زمان پاسخ، با تکرار پالس ها در منطقه امن.
خروجی متناسب با فرکانس نیز فراهم می شود، همراه با یک رله
خروجی، که ممکن است برای عمل به عنوان یک آلارم پیکربندی شود.
با کامپیوتر شخصی انجام می شود.

مشخصات
همچنین مشخصات مشترک را ببینید

• تعداد کانال ها
یکی، کاملا شناور
• نوع سنسور
کلید یا آشکارساز نزدیکی (NAMUR/BS EN 6094756:2001)
.2 ′′ یا 3 ′′ فرستنده ولتاژ یا پالس سیم
• مکان سوئیچ
منطقه خطرناکی 0، IIC، T6
بخش 1، گروه A، مکان خطرناک
• محل آشکارساز یا فرستنده نزدیکی
منطقه 0، IIC، T4T6 اگر به درستی گواهی داده شده باشد
"دیو"1گروه A، مکان خطرناک
• ورودی
ورودی سوئیچ:
خروجی ON اگر سوئیچ بسته است
ورودی دتکتور نزدیکی:
تحریک: 7.0 تا 9.0 ولت دی سی از 1kΩ نامی
خروجی ON اگر ورودی > 2.1mA* (< 2kΩ) باشد
خروجی OFF اگر ورودی < 1.2mA* (> 10kΩ) باشد
هیستریز سوئیچینگ: 0.2mA (650Ω) اسمی
*نمونه های NAMUR و BS EN 6094756:2001
ورودی پالس فعلی:
منبع برق فرستنده: 16.5V dc در 20mA
جریان مدار کوتاه: 24mA
خروجی: در > 9.0mA = ON، در < 7.0mA = OFF
هیستریز سوئیچ: 0.5mA
ورودی ولتاژ پالس
مقاومت ورودی: > 10kΩ
ولتاژ نقطه سوئیچ (Vsp): 3, 6 و 12 ولت اسمی
(استفاده کننده را می توان از طریق سوئیچ ها در طرف ماژول انتخاب کرد)
خروجی: Vin > Vsp = ON، Vin < Vsp = OFF
هیستریز سوئیچینگ: 100mV + (0.1 x Vsp) معمولی
• خروجی پالس منطقه امن
حداکثر تاخیر: 10μs
حداکثر ولتاژ غیرفعال: 35V
حداکثر جریان خروجی خارج از حالت: 10μA
حداکثر مقاومت در حالت فعال: 25Ω
حداکثر جریان در حال حاضر: 50mA
خروجی OFF در صورت شکست عرضه
توجه: سیگنال LFD دیود زنر است که در برابر بار های محرک محافظت می شود.
• خروجی جریان منطقه امن
تاخیر ضبط ورودی: 2 دوره سیگنال (5ms دقیقه)
محدوده سیگنال: 4 تا 20mA
محدوده زیر/بیشتر: 0 تا 22mA
مقاومت بار: 0 تا 450Ω @20mA
مقاومت خروجی: >1MΩ
ریپل: < 50μA از اوج به اوج
دقت: بهتر از 20μA در 20°C
حرکت دمایی: < 1μA/°C
زمان افزایش (۱۰٪ - ۹۰٪، پس از تغییر مرحله): ۶۰ ms
• خروجی آژیر
رله در حالت هشدار، 0.5A @ 35Vdc حداکثر.
• عرض نبض
ارتفاع: 10μs دقیقه
کم: 10μs دقیقه
• محدوده فرکانس
حالت خروجی پالس: 0 ¢ 50kHz
0 10KHz - برای خروجی آنالوگ
• نشانگرهای LED
سبز: نشان دهنده قدرت
زرد: روشن است زمانی که مدار خروجی روشن است
قرمز: در صورت خط خطا یا خطا می درخشد
• نیاز به قدرت
65mA در 24V dc
70mA در 20V dc
55mA در 35V dc
• از بین رفتن قدرت در واحد
1حداکثر.35 ولت در 24 ولت
1حداکثر.75 ولت در 35 ولت
• توضیحات ایمنی (Um = 253V rms یا dc)
ترمینال های 2 تا 1 و 6 تا 1
U_o=10.5 ولت I_o=14mA P_o=37mW
ترمینال های 4 تا 3 و 1
U_o=28V I_o=93mA P_o=651mW
ترمینال 3 تا 1
دستگاه های غیر ذخیره انرژی ≤1.5V، ≤0.1A و ≤25mW؛ می توانند
بدون گواهینامه بیشتر به هر حلقه IS با ولتاژ مدار باز <28V متصل شده است
ترمینال های 5 تا 4 و 1
V_حداکثر≤ 28 ولت، I_حداکثر≤ 94mA، P_حداکثر≤ 0.66W
• تنظیم کننده
یک کامپیوتر شخصی با نرم افزار MTL PCS45 با یک رابط سریال PCL45USB.
