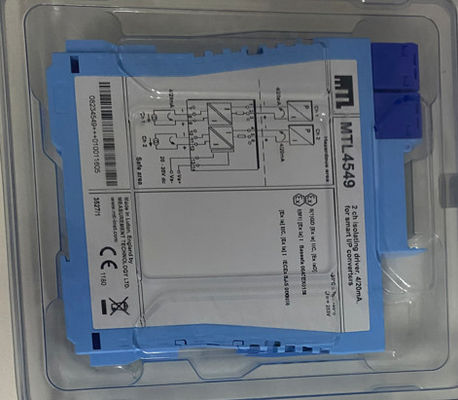

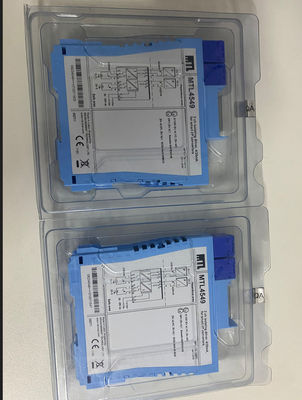

MTL4549 جداسازی راننده ابزار MTL دو کانال برای 4 ′′ 20mA HART® دریچه موقعیت دهنده

MTL4549 جدا کردن راننده

MTLx549 سیگنال های شناور 4/20mA را از کنترل کننده های منطقه امن می پذیرد
برای حرکت 2 کنورتر جریان/ضغط (یا هر بار دیگر تا 800Ω) در
یک منطقه خطرناک. برای HART دریچه های موقعیت، ماژول همچنین اجازه می دهد
انتقال دو طرفه سیگنال های ارتباطی دیجیتال
کنترل کننده هایی که قابلیت خواندن دارند می توانند مدار باز یا کوتاه را تشخیص دهند.
در سیم کشی میدان: اگر این اتفاق بیفتد، جریان گرفته شده در ترمینال ها
به سطح مقدماتی کاهش می یابد.

مشخصات
همچنین مشخصات مشترک را ببینید
• تعداد کانال ها
دو تا
• محل تبدیل I/P
منطقه 0، منطقه IIC، منطقه خطرناکی T4 ✓ 6 اگر به درستی گواهی داده شده باشد
بخش 1، گروه A، مکان خطرناک
• محدوده کاری
4 تا 20mA
• پهنای باند سیگنال دیجیتال
500 هرتز تا 10 کلو هرتز
• حداکثر مقاومت بار
800Ω (16V در 20mA)
• مقاومت حداقل بار
90Ω (ابراز مدار کوتاه در < 50Ω)
• مقاومت خروجی
> 1MΩ
• قابلیت پایین/بالای محدوده
زیر محدوده = 1mA
محدوده بالاتر = 24mA (حمل ≤ 520Ω)
• چرخش مدار ورودی و خروجی
<40μA از اوج به اوج
• پشتیبانی از ارتباطات
HART
• دقت انتقال در 20 درجه سانتیگراد
بهتر از 20μA
• حرکت درجه حرارت
< 1.0μA/°C
• ویژگی های ورودی
نورمال: < 6.0 ولت
مدار باز: < 0.9mA
مدار کوتاه: < 0.9mA
• زمان پاسخ
در عرض 200μA از مقدار نهایی در عرض 100ms قرار می گیرد
• نشانگر LED
سبز: نشان دهنده قدرت
• حداکثر مصرف جریان (با سیگنال های 20mA در 250Ω بار)
70mA در 24V dc
• از بین رفتن قدرت در واحد (با سیگنال های 20mA در 250Ω بار)
1.6W در 24 ولت
• توصیف ایمنی (هر کانال)
U_o=28V I_o=93mA P_o=0.65W U_m= 253 ولت rms یا dc
