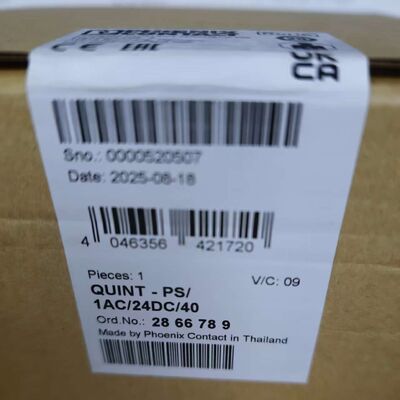

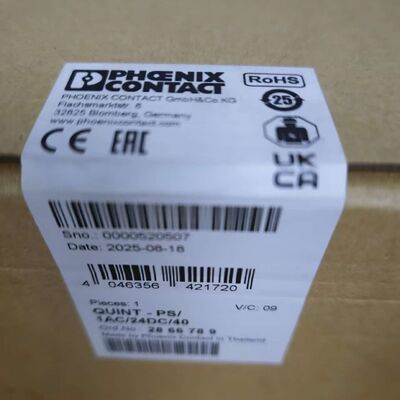

منبع تغذیه ریلی DIN تک فاز Phoenix Contact QUINT-PS/1AC/24DC/40 (2866789)
جزئیات محصول:
سازنده:تماس با فونیکس
محصول No : QUINT-PS/1AC/24DC/40 (2866789)
https://www.achievers-automation.comمحصولات بیشتر
منبع یابی مؤلفه های صنعتی قابل اعتماد برای شرکت ها
این جزء اتوماسیون صنعتی برای تدارکات سازمانی عرضه میشود. بهصورت سفارشی و تحویل پیشرو پشتیبانی میشود، با قیمتگذاری در هر استعلام.
برای کاهش ریسک منبعیابی، هر سفارش بهصورت جداگانه با پشتیبانی از تأیید مدل، شفافسازی شرایط، و تخمین زمان تحویل قبل از قرار دادن سفارش انجام میشود. شرایط نقل قول واضح و ارتباطات منسجم برای کمک به شرکا در مدیریت انتظارات و تکمیل معاملات با اطمینان ارائه شده است. تأیید یا شفاف سازی اضافی در صورت نیاز در دسترس است که از تدارکات حرفه ای و همکاری طولانی مدت پشتیبانی می کند.
این واحد دو فناوری تماس با فونیکس ثبت شده در هسته را ادغام می کند: POWER BOOST و Selective Fuse Breaking (SFB). POWER BOOST یک جریان اضافی دائمی پایدار 45 آمپر را در بین -25 درجه سانتیگراد تا +40 درجه سانتیگراد برای شروع بارهای هجومی بالا مانند موتورهای DC، کنتاکتورها و بانک های برقی ارائه می دهد. SFB یک پیک اتصال کوتاه 215 آمپر را برای 12 میلیثانیه خروجی میدهد تا فیوزهای مدار انشعاب را بهطور انتخابی بدون خاموش کردن کلیدهای کابینت بالادست منفجر کند و زمان کارکرد سیستم را به حداکثر برساند. یک کنتاکت رله بدون پتانسیل شناور، تشخیص از راه دور برای هشدارهای اضافه ولتاژ، کمبود ولتاژ، گرمای بیش از حد و قطع برق ارائه می دهد. ورودی AC 85–264 ولت گسترده، الزامات تطبیق ولتاژ منطقه ای را حذف می کند، در حالی که بازده انرژی بیش از 92 درصد، تجمع گرمای کابینت را به حداقل می رساند. مطابق با استانداردهای ایمنی صنعتی جهانی، EMC و محیط زیست، این واحد به طور گسترده در اتوماسیون ماشین آلات، خطوط تولید بسته بندی، سیستم های جابجایی مواد و محفظه های الکتریکی کنترل فرآیند مستقر شده است.
جزئیات:
| مورد پارامتر |
مشخصات استاندارد Phoenix Contact QUINT-PS/1AC/24DC/40 (2866789) |
| نام تجاری |
تماس با فونیکس |
| کد مدل کامل |
QUINT-PS/1AC/24DC/40 |
| شماره سفارش سازنده |
2866789 |
| سری محصولات |
منبع تغذیه سوئیچ تک فاز QUINT POWER |
| نوع ورودی |
ورودی برد وسیع AC تک فاز |
| محدوده عملیاتی ورودی AC |
85 ولت AC ~ 264 ولت متناوب |
| محدوده ورودی جایگزین DC |
90 ولت DC ~ 350 V DC |
| جریان ورودی اسمی (230 ولت AC) |
4.7 A |
| جریان ورودی اسمی (110 ولت AC) |
9.5 A |
| مصرف برق اسمی ظاهری |
1157 VA |
| جریان هجومی معمولی |
< 15 A |
| ضریب توان (cos φ) |
0.88 |
| فیوز ورودی داخلی |
20 فیوز شیشه ای آهسته دمنده |
| مدار شکن بالادستی توصیه شده |
16 A ~ 20 A (ویژگی B/C/D/K) |
| زمان توقف برق |
> 35 میلیثانیه @ 120 ولت AC؛ > 35 میلیثانیه @ 230 ولت AC |
| اجزای حفاظت از نوسانات |
برقگیر واریستور + گاز پر شده |
| ولتاژ خروجی DC نامی |
24 ولت DC (تحمل 1±%) |
| محدوده قابل تنظیم ولتاژ خروجی |
18 ولت DC ~ 29.5 V DC |
| جریان خروجی پیوسته اسمی |
40 A (25- ℃ ~ +60 ℃ محیط) |
| POWER BOOST جریان اضافه بار دائمی |
45 A (25- ℃ ~ +40 ℃ محیط) |
| اوج جریان قطع فیوز انتخابی (SFB). |
215 A (مدت زمان 12 میلی ثانیه) |
| حداکثر توان خروجی پیوسته |
960 وات |
| راندمان تبدیل |
> 92% (230 ولت متناوب، بار نامی کامل) |
| منحنی مشخصه خروجی |
تنظیم ولتاژ ثابت U/I |
| رابط تشخیصی |
تماس با رله شناور بدون پتانسیل |
| دمای عملیاتی محیط |
-25 ℃ ~ +60 ℃ (بیش از 60 درجه سانتیگراد) |
| دمای ذخیره سازی و حمل و نقل |
-40 ℃ ~ +85 ℃ |
| روش خنک کننده |
همرفت طبیعی غیرفعال (بدون فن) |
| استاندارد نصب |
ریل DIN کلاه بالا EN 35 میلی متری |
| ولتاژ جداسازی (ورودی ↔ خروجی) |
4 کیلو ولت AC |
| توابع حفاظتی |
OVP، OCP، OTP، بازیابی خودکار اتصال کوتاه |
| وزن واحد خالص |
3.4 کیلوگرم |
| استانداردهای انطباق |
CE، UL 508، cULus، GL، IEC 61010-1، IEC 62477-1 |
| نام مؤلفه |
درجه مواد اولیه |
توضیحات عملکرد برای QUINT-PS/1AC/24DC/40 (2866789) |
| محفظه بیرونی اصلی |
آلیاژ آلومینیوم اکسترود شده + قاب فولادی گالوانیزه |
هدایت حرارتی بالا برای اتلاف حرارت غیرفعال، محافظ EMI، مقاومت در برابر ضربه مکانیکی در داخل کابینت های کنترل |
| پنل کنترل جلو |
پلاستیک مقاوم در برابر شعله PA66 (UL94 V0) |
پتانسیومتر تریم ولتاژ خانه، نشانگرهای وضعیت LED، برچسب های علامت گذاری ترمینال، پایانه های سیم کشی رله تشخیصی |
| بلوک های ترمینال پیچ ورودی/خروجی |
هادی های مسی نیکل اندود + عایق PA66 |
محدوده بستن سیم بزرگ، قفل پیچ مقاوم در برابر لرزش برای اتصال کابل برق، طراحی صنعتی ضد شل شدن |
| ترانسفورماتور اصلی قدرت |
هسته فولادی سیلیکونی چند لایه + سیمپیچهای مسی لعابی |
تلفات مغناطیسی کم، تبدیل توان پایدار تحت بار کامل 40 آمپر |
| ماسفت های سوئیچینگ اولیه/ثانویه |
نیمه هادی های سیلیکونی برق صنعتی |
جزء هسته ای تبدیل انرژی با سرعت بالا، از نوسانات ولتاژ ورودی گسترده پشتیبانی می کند |
| خازن های فیلتر الکترولیتی خروجی |
خازن های آلومینیومی الکترولیتی با دمای بالا پایین ESR |
موج دار شدن ولتاژ خروجی DC را مهار کنید، عمر سرویس را تحت تغییرات بار صنعتی چرخه ای افزایش دهید |
| مدار مدار مدار چاپی جریان مدار کوتاه SFB |
برد مدار چاپی ضد شعله FR4 با Tg بالا |
مدار درایو گیت SFB اختصاصی را برای تولید حداکثر جریان اتصال کوتاه انتخابی یکپارچه می کند |
| ماژول رله تشخیصی |
رله سیم پیچ تماسی آلیاژ نقره |
کنتاکت شناور بدون پتانسیل برای انتقال سیگنال خطای PLC کابینت راه دور |
| پره های داخلی هیت سینک |
آلیاژ آلومینیوم دایکاست |
طراحی کانال جریان هوا بهینه شده برای از بین بردن گرمای تلفات سوئیچینگ بدون فن های خنک کننده |
| گیره قفل نصب ریلی DIN |
فولاد گالوانیزه فنری |
نصب سریع ریل، قفل لرزشی برای محیطهای ارتعاشی کابینت سنگین |
| اسپیسرهای عایق داخلی |
پلاستیک تقویت شده با فایبرگلاس بدون سیلیکون |
ایزولاسیون دی الکتریک بالا بین مدارهای ورودی ولتاژ بالا و خروجی ولتاژ پایین |
