3500/25-02-01-CN بنتلی نوادا ماژول I/O با پایان داخلی

بنتلی نوادا 3500/25-02-01-CN ماژول افزوده کلیدفازور

توضیحات

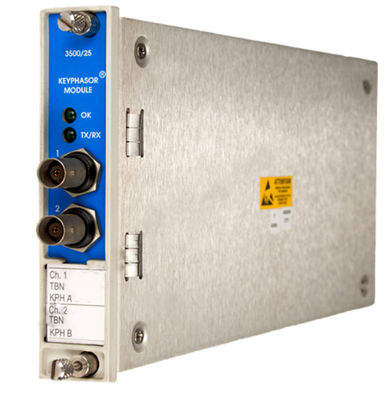

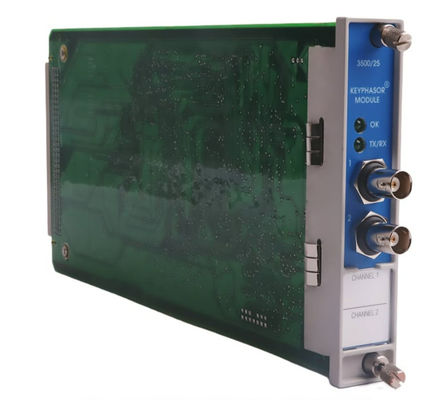

ماژول 3500/25 Enhanced Keyphasor یک ماژول نیمه بلند و دو کانال است که برای ارائه سیگنال های Keyphasor به ماژول های مانیتور در یک قفسه 3500 استفاده می شود. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerسیستم حفاظت از ماشین آلات 3500 می تواند تا چهار سیگنال Keyphasor را برای پیکربندی عادی و تا هشت سیگنال Keyphasor را در پیکربندی جفت پذیرید.

ماژول Enhanced Keyphasor یک ماژول سیستم 3500 بهبود یافته است.این قابلیت پردازش سیگنال Keyphasor را نسبت به طراحی قبلی گسترش داده و در عین حال سازگاری کامل را از نظر فرم حفظ می کند.، مناسب و کار با ماژول های موجود Keyphasor برای استفاده
در سیستم های قدیمی، ماژول Keyphasor، PWA 125792-01 به طور کامل با ماژول 149369-01 به روز شده جایگزین می شود.

اطلاعات

ماژول افزوده Keyphasor
3500/25-AA-BB-CC
• A: تعداد کانال
01 کارت Keyphasor 2 کانال با نصف ارتفاع (تطلب 2 کانال)
02 دو کارت Keyphasor 2 کانال با نصف ارتفاع (تطلب 4 کانال)
• B: نوع ماژول I/O
01 ماژول I/O با انتهای داخلی
02 ماژول I/O با پایان های خارجی
03 I/O مانع داخلی با پایان داخلی
04 ماژول I/O جدا شده با پایان های داخلی (برای استفاده با گیرنده های مغناطیسی طراحی شده است)
05 ماژول I/O جدا شده با انتهای خارجی (برای استفاده با گیرنده های مغناطیسی طراحی شده است)
• C: گزینه تأیید آژانس
00 لازم نیست
01 CSA/NRTL/C (کلاس ۱، بخش ۲)
02 ATEX/IECEx/CSA (کلاس 1 منطقه 2)

کابل ها
۳۵۰۰ سیگنال Keyphasor (KPH) به کابل بلاک External Termination (ET)
129530-AAAA-BB
• A:طول کابل
0005 5 فوت (1.5 متر)
0007 7 فوت (2.1 متر)
0010 10 فوت (3 متر)
0025 25 فوت (7.5 متر)
0050 50 فوت (15 متر)
0100 100 فوت (30.5 متر)
• ب: دستورالعمل های مونتاژ
01 جمع نشده
02 جمع شده

قطعات یدکی

• 149369-01 ماژول افزوده Keyphasor
• 125800-01 ماژول I/O Keyphasor (پایان داخلی)
• 126648-01 ماژول I/O Keyphasor (پایان های خارجی)
• 125800-02 ماژول I / O جدا شده Keyphasor (پایان داخلی) (برای استفاده با پیکاپ های مغناطیسی طراحی شده است)
• 126648-02 ماژول I / O Keyphasor جدا شده (پایان های خارجی) (برای استفاده با پیکاپ های مغناطیسی طراحی شده است)
• 135473-01 ماژول I/O Keyphasor (موانع داخلی و پایان های داخلی.
• 04425545 بند مچ دست (یکبار مصرف)
• 00580438 عنوان کانکتور، انتهای داخلی، 4-موقعیت، سبز
• 00502133 سرخط اتصال، پایان داخلی، 12-موقعیت، Blu
• 129770 راهنمای کاربر ماژول Keyphasor
