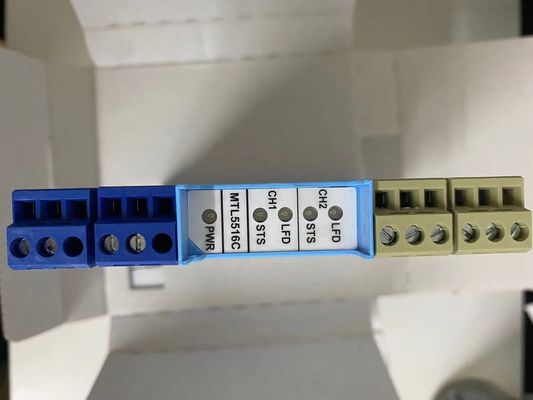

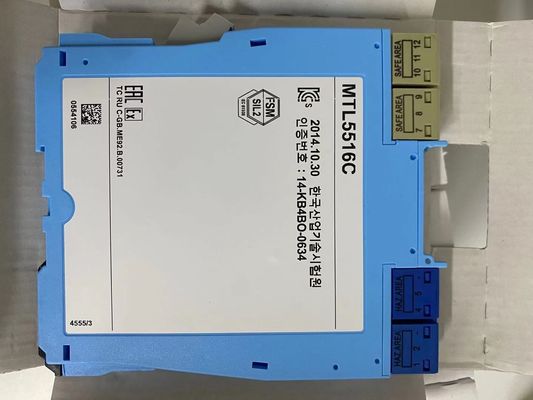

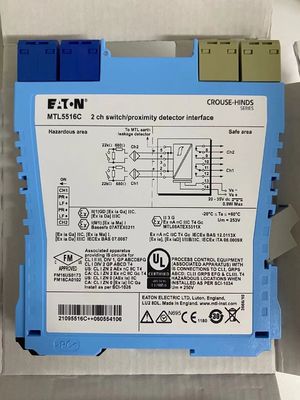

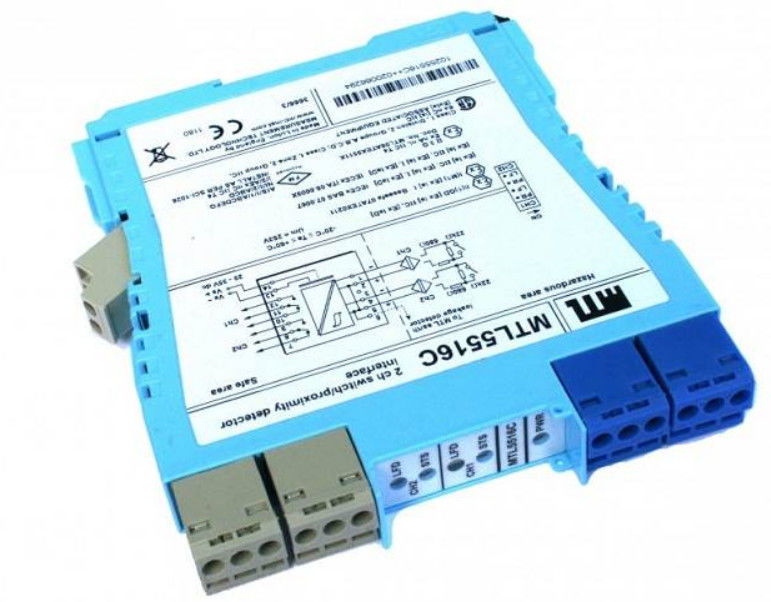

MTL5516C سوئیچ دیتکتور نزدیکی رابط ورودی NAMUR، خروجی رله

MTL5516C رابط ابزار MTL سوئیچ/دفتر نزدیکی

MTL5516/C اجازه می دهد تا دو بار منطقه امن توسط یک سوئیچ کنترل شود
یا آشکارساز نزدیکی در یک منطقه خطرناک واقع شده است.
یا شرایط اتصال کوتاه در سیم کشی میدان توسط دستگاه تشخیص خط خط (LFD) تشخیص داده می شود و همچنین در بالای ماژول نشان داده می شود.
معکوس شدن فاز برای هر کانال توسط یک سوئیچ در طرف کانال انتخاب می شود.
ماژول و خروجی از طریق تماس های رله ی تغییر فراهم می شود.
مدار در هر یک از مدار های میدان.

مشخصات
همچنین مشخصات مشترک را ببینید

• تعداد کانال ها
دو تا
• مکان سوئیچ ها
منطقه خطرناکی 0، IIC، T6
بخش 1، گروه A محل خطرناکی
• مکان آشکارساز نزدیکی
منطقه 0، منطقه IIC، منطقه خطرناکی T4 ✓ 6 اگر به درستی گواهی داده شده باشد
بخش 1، گروه A محل خطرناکی
• ورودی مناطق خطرناک
ورودی ها مطابق با استاندارد BS EN60947 ◄ 5 ◄ 6:2001 برای آشکارسازان نزدیکی (NAMUR)
• ولتاژ اعمال شده بر حسگر
7 تا 9 ولت DC از 1kΩ ±10%
• ویژگی های ورودی/خرید
فاز نرمال
خروجی بسته اگر ورودی > 2.1mA باشد (< 2kΩ در مدار ورودی)
خروجی باز اگر ورودی < 1.2mA (> 10kΩ در مدار ورودی)
هیسترسیز: 200μA (650Ω) اسمی
• تشخیص خط خطا (LFD) (در صورت انتخاب)
کاربر قابل انتخاب از طریق سوئیچ ها در سمت واحد. خط نقص توسط یک LED برای هر کانال نشان داده می شود. رله خروجی کانال است
در صورت تشخیص خطا خط ورودی، برق از کار می رود.
آژیر مدار باز در صورت وجود < 50μA
آژیر مدار باز در صورت وجود > 250μA خاموش می شود
هشدار کوتاه مدت در صورت Rin < 100Ω
آژیر مدار کوتاه خاموش اگر Rin > 360Ω
توجه: مقاومت ها باید در هنگام استفاده از دستگاه LFD با ورودی تماس نصب شوند.
500Ω تا 1kΩ در سری با سوئیچ
20kΩ تا 25kΩ در موازی با سوئیچ
• خروجی منطقه امن
دو رله تک قطبی با تماس های تغییر
توجه: بار واکنش باید به اندازه کافی سرکوب شود
• ویژگی های رله
زمان پاسخ: حداکثر 10ms
رتبه تماس ((منطقه امن):
250 ولت AC، 2A، cosØ >0.7,
40V dc، 2A، بار مقاومت
درجه تماس ((منطقه 2):35V، 2A، 100VA.
• حداکثر مصرف جریان
35mA در 24V
11.صرف انرژی در واحد
0.84 وات در 24 ولت
• نشانگرهای LED
سبز: نشان دهنده قدرت
زرد: دو: وضعیت کانال، در زمانی که خروجی انرژی
قرمز: دو: LFD نشان می دهد، زمانی که خط خطا شناسایی شده است
• توصیف ایمنی (هر کانال)
U_o=10.5 ولت I_o=14mA P_o= 37mW Um = 253V rms یا dc
