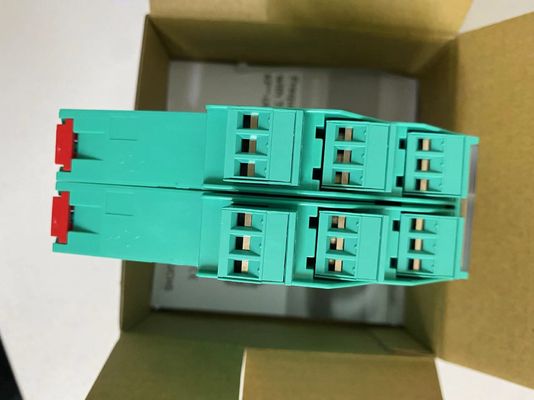

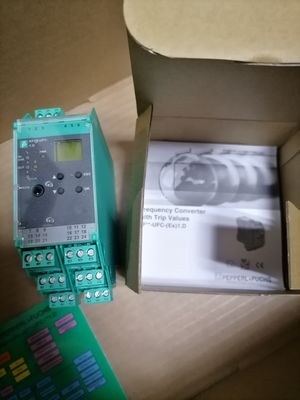

1مشخصات کلی
نوع سیگنال: ورودی دیجیتال
2پارامترهای مربوط به ایمنی عملکردی
سطح یکپارچگی ایمنی: SIL 2
3عرضه
اتصال: ترمینال 23، 24
ولتاژ نامی: 20... 90 ولت DC / 48... 253 ولت AC 50... 60 هرتز
از بین رفتن قدرت/ مصرف برق: ≤ 2 وات ؛ 2.5 VA / 2.2 W ؛ 3 VA
4. رابط
رابط برنامه نویسی: سوکت برنامه نویسی
5. ورودی
طرف اتصال: طرف میدان
اتصال: ورودی I: سنسور 2 سیم: ترمینال 1 + ، 3- سنسور سه سیم: ترمینال 1 + ، 2 و 3
ورودی II: ترمینال های 13+ و 14، سرکوب راه اندازی
ورودی I: حسگر دو یا سه سیم، حسگر مطابق با EN 60947-5-6 (NAMUR) یا تماس مکانیکی
ولتاژ مدار باز/جریان مدار کوتاه: ۲۲ ولت / ۴۰ مآ
مقاومت ورودی: 4.7 kΩ
نقطه سوئیچینگ/هیسترز سوئیچینگ: منطق 1: > 2.5 mA ؛ منطق 0: < 1.9 mA
طول نبض: > 50 μs
فرکانس ورودی: 0.001... 10000 هرتز
تشخیص خط خطا: شکستگی I ≤ 0.15 mA؛ مدار کوتاه I > 4 mA
ورودی دوم: زمان شروع: 1... 1000 s، قابل تنظیم در مراحل 1 s
فعال / منفعل: I > 4 mA (برای حداقل 100 ms) / I < 1.5 mA
ولتاژ مدار باز/جریان مدار کوتاه: 18V / 5mA
6. تولید
طرف اتصال: طرف کنترل
اتصال: خروجی I: ترمینال های 10، 11، 12
خروجی II: ترمینال های 16، 17، 18
خارج III: ترمینال 19+، 20-
خروجی IV: ترمینال های 8+، 7-
خروجی I، II: سیگنال، رله
بارگیری تماس: 250 ولت AC / 2 A / cos φ ≥ 0.7 ؛ 40 ولت DC / 2 A
عمر مکانیکی: 5 × 107 چرخه تغییر
تاخير فعال/نافع: حدود 20 ms / حدود 20 ms
خروجی III: خروجی الکترونیکی، غیرفعال
بارگیری تماس: 40 ولت DC
سطح سیگنال: 1-سگنال: (L+) -2.5 V (50 mA، مدار کوتاه / فشار بیش از حد)
سیگنال 0: خروجی مسدود شده (جریان خارج از حالت ≤ 10 μA)
محصول IV: آنالوگ
محدوده فعلی: 0... 20 mA یا 4... 20 mA
ولتاژ باز: حداکثر 24 ولت DC
بارگذاری: حداکثر 650 Ω
سيگنال خطا: سطح پایین I ≤ 3.6 mA، سطح بالا ≥ 21.5 mA (بر اساس NAMUR NE43)
7. شاخص ها / تنظیمات
عناصر نمایش: ال ای دی ها، نمایش
عناصر کنترل: پنل کنترل
پیکربندی: از طریق دکمه های کنترل
از طریق PACTware
برچسب گذاری: فضای برای برچسب گذاری در جلو
8مطابقت
سازگاری الکترومغناطیسی: NE 21:2006
درجه حفاظت: IEC 60529:2001
9شرایط محیطی
دمای محیط: -20... 60 °C (-4... 140 °F)
10مشخصات مکانیکی
درجه حفاظت: IP20
اتصال: ترمینال های پیچ
جرم: 300 گرم
ابعاد: 40 x 119 x 115 میلی متر (1.6 x 4.7 x 4.5 اینچ) (W x H x D) ، نوع خانه C2
ارتفاع: 119 میلی متر
عرض: ۴۰ میلی متر
عمق: 115 میلی متر
نصب: بر روی ریل نصب 35 میلی متری DIN مطابق با استاندارد EN 60715:2001
